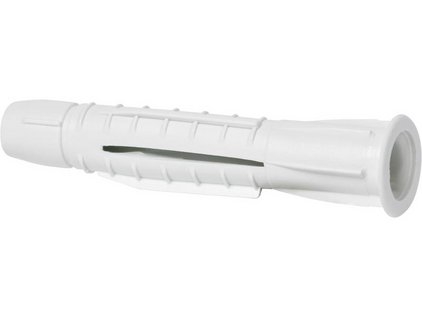

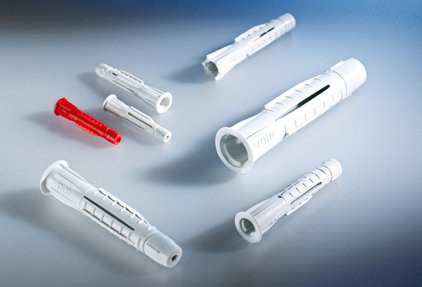

PROFI-Universaldübel
Lausberg Kunststofftechnik
Allzweckdübel mit oder ohne Bund für Befestigungen verschiedenster Art
Besondere Merkmale
- Spreizung des Universaldübels in Vollbaustoffen

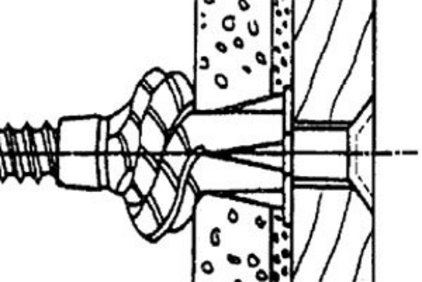

- Verknotung des Universaldübels in allen Hohlbaustoffen
- Universaldübel mit Bund: Bund ist leicht versenkbar, daher für Durchsteckmontage geeignet
- Zentrierung erfolgt durch die gesamte Dübellänge
Geeignet für
- Beton, Vollstein, Lochstein, Hohlblockstein, Ziegelstein, bedingt Gasbeton und Kalksandstein
Montagehinweise
- Bei der Durchsteckmontage ist der größtmögliche Schraubendurchmesser zu wählen
- Bei Lochstein, Hohlbaustoffen und Baustoffen mit geringer Festigkeit ist im Drehgang ohne
Schlag zu bohren - Für sicherheitsrelevante Anwendungen mit ständiger Belastung auf Zug nicht geeignet (z.B. Deckenmontage)
Technische Daten PROFI-Universaldübel
| Abmessung mm | Bohrer Ø mm | Schraube Ø mm bei Vollmaterial | Schraube Ø mm bei Hohlräumen |
|---|---|---|---|
| 5 x 31 | 5 | 3,0 - 4,0 | 3,0 - 3,5 |
| 6 x 38 | 6 | 4,0 - 5,0 | 3,2 - 4,0 |
| 8 x 51 | 8 | 5,0 - 6,0 | 4,0 - 5,5 |
| 10 x 61 | 10 | 6,0 - 8,0 | 4,5 - 6,0 |
| 12 x 71 | 12 | 8,0 - 10,0 | 5,5 - 6,6 |
| 14 x 75 | 14 | 10,0 - 12,0 | 6,5 - 8,0 |
